产品类型

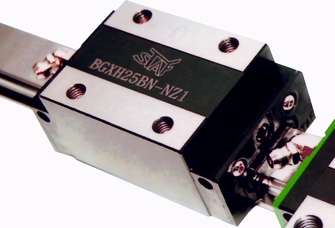

STAF线性导轨
产品分类
BGC链带型H-B系列
产品产地
台湾
BGC链带型H-B高组装系列分类
包括：
H15BN
H20BN，H20BL
H25BN，H25BL，H25BE
H30BN，H30BL，H30BE
H35BN，H35BL，H35BE
BGC链带型H-B高组装系列特性
STAF直线导轨线性导轨的GBC系列是基于传统型线轨设计上,钢珠于导轨与滑块之间相互旋转,钢珠点上相对速度为彼此转速的两倍,加上传统的直线导轨线性导轨为钢珠与钢珠为点接触.接触面积非常小,所以接触压力趋近于无限大(钢珠相互接触压力=钢珠互相推挤力/接触面积),所以传统型直线导轨线性导轨的钢珠容易彼此磨损,而STAF直线导轨线性导轨的BGC系列为钢珠与钢珠中间含油膜,所产生的摩擦力为油膜所吸收,使用速度上可作为高速使用
导轨、滑块尺寸图（安装示意图）
STAF导轨、滑块尺寸参数表 （BGC链带型导轨、滑块安装尺寸数据）
型号
组装规格 - mm
滑块 - mm
H
W
W2
E
L
B
J
J1
MQ
/
L1
Oil H
T1
N
BGCH15BN
28
34
9.5
3.0
58.6
26
26
M4
6.0
40.2
M4*0.7
9.5
(5)
BGCH20BN
30
44
12.0
4.5
69.3
32
36
M5
6.5
48.5
M6*1
7.1
(15.6)
BGCH20BL
30
44
12.0
4.5
82.1
32
36
50
M5
6.5
61.3
M6*1
7.1
(15.6)
BGCH25BN
40
48
12.5
5.8
79.7
35
35
M6
9.0
57.5
M6*1
14.2
(15.6)
BGCH25BL
40
48
12.5
5.8
94.4
35
35
50
M6
9.0
72.2
M6*1
14.2
(15.6)
BGCH25BE
40
48
12.5
5.8
109.1
35
50
M6
9.0
86.9
M6*1
14.2
(15.6)
BGCH30BN
45
60
16.0
7.0
94.8
40
40
M8
12.0
67.8
M6*1
11.0
(15.6)
BGCH30BL
45
60
16.0
7.0
105
40
40
60
M8
12.0
78
M6*1
11.0
(15.6)
BGCH30BE
45
60
16.0
7.0
130.5
40
60
M8
12.0
103.5
M6*1
11.0
(15.6)
BGCH35BN
55
70
18.0
7.5
111.5
45
50
M8
12.0
80.5
M6*1
15.0
(16)
BGCH35BL
55
70
18.0
7.5
123.5
45
50
72
M8
12.0
92.5
M6*1
15.0
(16)
BGCH35BE
55
70
18.0
7.5
153.5
45
72
M8
12.0
122.5
M6*1
15.0
(16)
型号
导轨 - mm
额定负载 - Kgf
滑块
导轨
W1
H1
F
d
D
h
C-BGX
C-BGC
CO
Kgf
Kgf/M
BGCH15BN
15
13.0
60
4.5
7.5
6.0
951
1174
2001
0.19
1.28
BGCH20BN
20
16.3
60
6.0
9.5
8.5
1463
1806
3110
0.31
2.15
BGCH20BL
20
16.3
60
6.0
9.5
8.5
1896
2341
4030
0.36
2.15
BGCH25BN
23
19.2
60
7.0
11.0
9.0
2052
2534
4188
0.45
2.88
BGCH25BL
23
19.2
60
7.0
11.0
9.0
2638
3256
5383
0.66
2.88
BGCH25BE
23
19.2
60
7.0
11.0
9.0
2974
3671
6454
0.80
2.88
BGCH30BN
28
22.8
80
9.0
14.0
12.0
3032
3743
5565
0.91
4.45
BGCH30BL
28
22.8
80
9.0
14.0
12.0
3927
4848
7207
1.04
4.45
BGCH30BE
28
22.8
80
9.0
14.0
12.0
4372
5397
8842
1.36
4.45
BGCH35BN
34
26.0
80
9.0
14.0
12.0
4321
5335
8272
1.50
6.25
BGCH35BL
34
26.0
80
9.0
14.0
12.0
5399
6666
10336
1.80
6.25
BGCH35BE
34
26.0
80
9.0
14.0
12.0
5941
7334
12777
2.34
6.25
